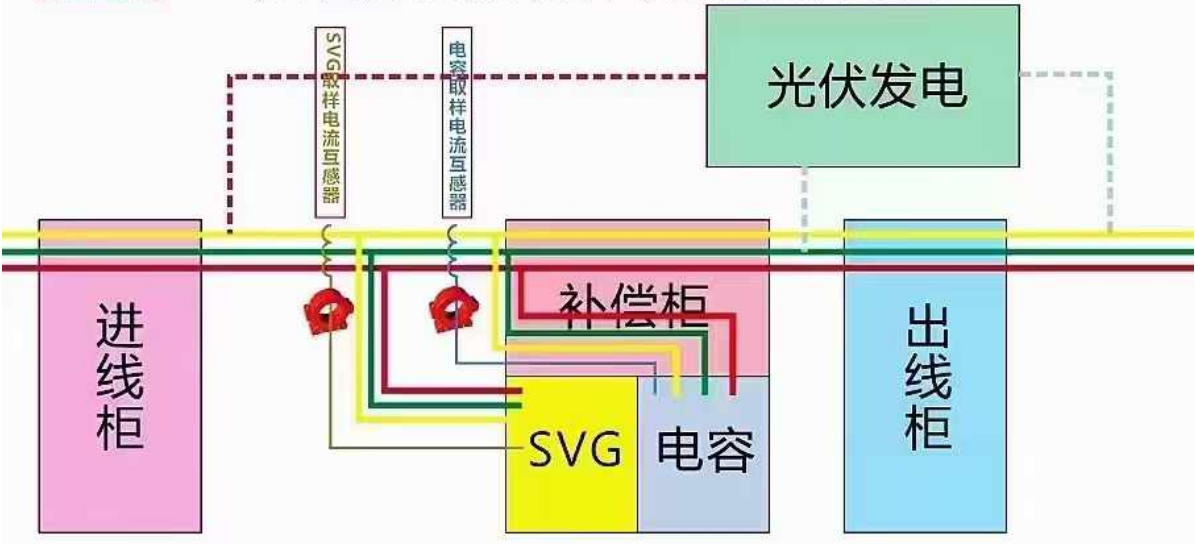

1.光伏接點，可以參考圖中的兩處綠色虛線的接線，對于補償的效果沒有太大的區別，此時SVG與無功補償控制器無法檢測到光伏提供給負載的有功電流及有功功率。也可以參考圖中紅色虛線來接線。此時補償柜的SVG及無功補償控制器可以采樣到光伏提供給負載的有功電流和有功功率。我們建議用戶使用綠色虛線的接法來接入光伏設備，此時無功補償控制器與SVG檢測到的電流、功率以及功率因數與計量表檢測的參數一致。

2.SVG與無功補償控制器的電流互感器取樣如上圖所示，控制器的取樣電流包含電容電流與負載電流以及光伏反向發電時的發電電流。【無功補償控制器建議選用指明集團的JKL5C光伏版控制器，帶功率四象限(P,-P，+Q,-Q)檢測功能，接線與常規的控制器致，可直接替換原本的普通版本控制器，無需修改或增加接線】。SVG的取樣電流包含SVG本身的補償電流、電容器電流、負載電流、以及光伏反向發電時的發電電流。
3.工作原理:因為無功補償控制器只采樣負載電流、電容電流與光伏的反向電流，所以可以獨立補償負載。當負載感性無功較大時，控制器會依據負載的無功功率投入電容器補償，所能補償的效果為當前電容柜內最小的電容容量。在電容器補償的同時，SVG會根據電容器與負載的無功功率進行精細化的同步補償，待電容補償穩定之后SVG會將剩下的無功功率全部補償。例如當前電容柜內最小的電容容量為30kVar，當負載的感性無功大于30kVar時，控制器投入電容。當補償之后的無功功率小于30kVar,此時控制器保持穩定不投切電容器。此時SVG檢測到電容器與負載的無功功率之和(小于30kvar)后，會將剩下小于30kvar的無功功率全部補償。

4.該設計方案采用電容器組做大額的無功補償，SVG做精細化補償，所需的SVG容量較小，成本較低，并且能彌補電容器無法將無功功率補償為零的缺陷。尤其是在有光伏發電的項目當中，當光伏發的有功電流與負載使用的有功電流接近抵消時，電容器無法完全補償掉無功功率導致表顯的功率因數依舊偏低的的現象，在加入SVG做精細化補償后能夠有效的提高系統的功率因數。
注:功率因數計算公式為:Cos中:=P/S:=P/(P2+02)當負載的有功電流與光伏的有功電流相互接近抵消時(極端情況下)，P趨向與0比時的Cos中P0)0，當分了是一個很小的數值時，即使0稍微偏大點功率因數也無法開高。此時若使用SVG精細化補償也將Q補償至接近0時，功率因數才會升高。
