一、概述

電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全，是沃思智能新研發的產品之一。

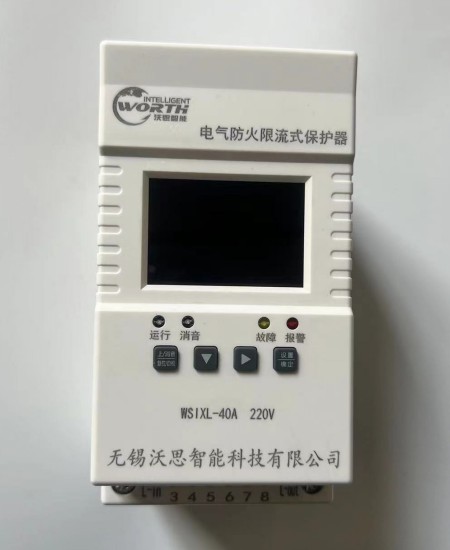

沃思智能電氣防火限流式保護器分為單相電氣限流式保護器25A、40A、63A、80A，三相電氣防火限流式保護器40A、63A、80A、100A、125A、160A、250A、320A。防火限流保護器是一種電氣安全設備，主要用于預防電氣火災。它能夠在電路發生短路或過載的情況下，通過快速限制故障電流，從而減少因短路產生的電弧火花和熱能，有效避免電氣火災的發生。以下是關于防火限流保護器的一些關鍵信息：

定義：防火限流保護器（CLP）是一種在極短時間內（如微秒級）對短路電流進行快速限制的裝置，它能夠顯著減少電氣火災事故的發生。

可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。特別是在設置了電氣火災監控系統的場所，如檔口式家電商場、批發市場等末端配電箱中。

技術特點：這些保護器具備短路限流、過載限流、超溫限流、過/欠壓保護、線纜溫度監測、漏電流監測和通訊功能等。

安裝要求：根據《民用建筑電氣設計標準》GB 51348-2019，某些特定場所的末端配電箱應設置電弧故障火災探測器或限流式電氣防火保護器。

產品系列：市面上有多種型號的防火限流保護器，如ASCP200系列、CSX3系列、ASCP300系列等，它們具有不同的額定電流和功能，以滿足不同應用需求。

安裝與使用：安裝時應由專業電氣技術人員進行，并遵循產品說明書中的指導。同時，保護器應安裝在無滴水、腐蝕性化學氣體和沉淀物質的環境中，并注意環境溫度和通風散熱。

通訊功能：部分防火限流保護器具備RS485接口或無線通訊功能，可以與后臺監控系統連接，實現遠程監控。

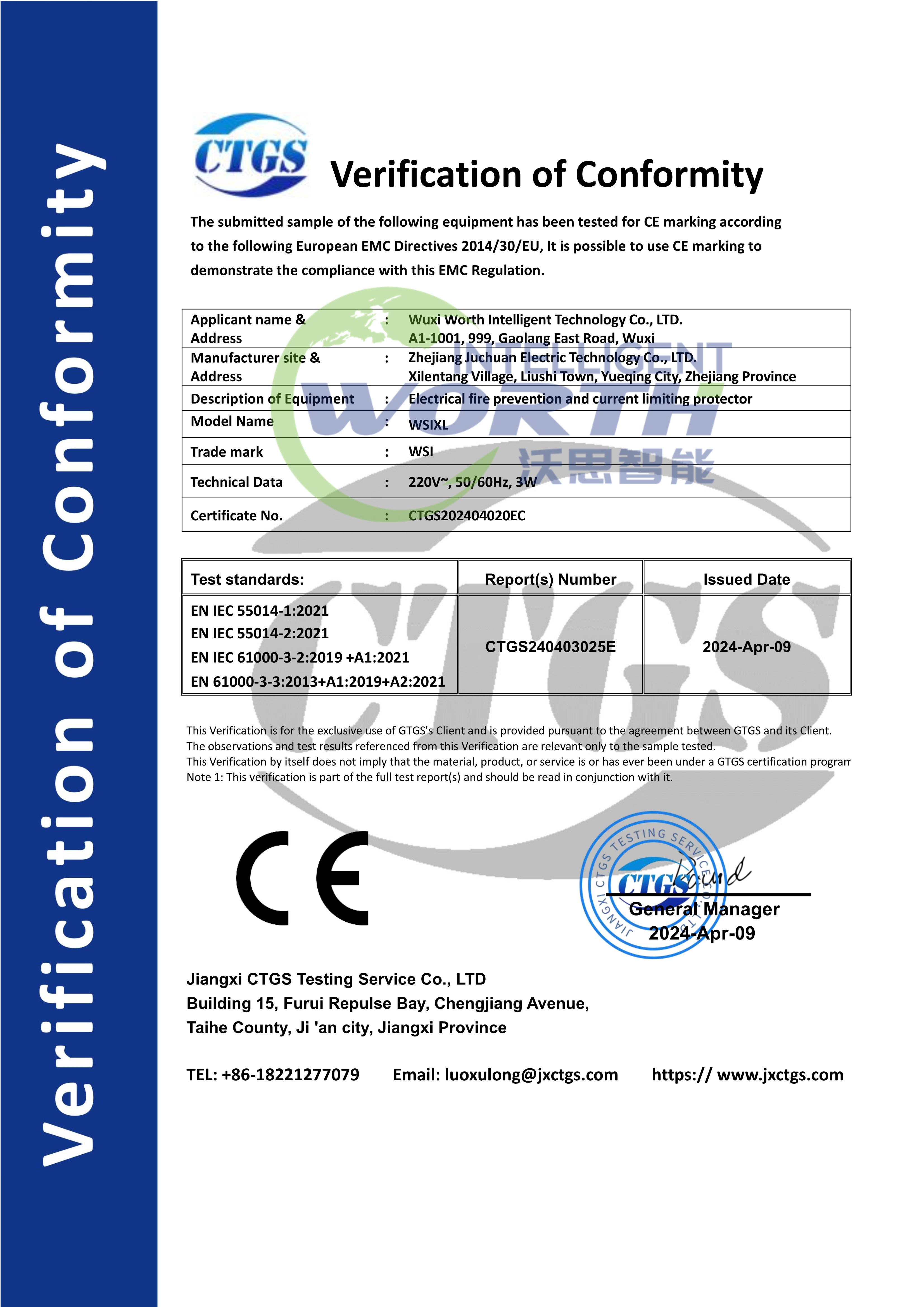

標準遵循：產品需符合國家或地區的相關電氣安全標準，如GB 14287.6—20XX《電氣防火限流式保護器》等。

技術參數：包括額定電流、短路保護時間、過載保護范圍和延時、過壓和欠壓保護范圍等。

技術特性 故障保護功能:當產品發生故障時，會發出故障指示，并啟動自我保護功能。
過載保護功能:連續過載3秒切斷過載電路,防止因過載而發生火災。
短路保護功能:當被保護配電電路發生短路時，切斷電路電源，防止因
短路而發生的火災。
實時電流測量功能:實時測量被保護配電電路中的電流大小。
通信功能:支持接入電氣火災監控設備，實現遠程監控。
實時溫度測量功能:實時測量被保護配電電路中電纜線溫度，當電纜線
溫度大于設定的閾值時，會發送報警信息到上位機，并且報警狀態- -直保持，直至復位。
操作記錄功能，能夠把外部對保護器的操作通過通信發送到.上位機保存。

參數類別	指標
供電電壓	AC85~265V，45~65HZ
功耗	功耗≤5VA（無負載情況下）
尺寸	155x108x70MM
顯示方式	LCD液晶顯示
保護電流	0~63A可設置
短路保護時間	<150μs
過載保護	動作范圍：110%~140%；動作延時：3~60s
過壓保護	動作范圍：100%~120%；動作延時：0~60s
欠壓保護	動作范圍：60%~100%；動作延時：0~60s
線纜溫度監 測	監測范圍 -20~120℃（精度±2℃）
報警設置	動作范圍：45~110℃；動作延時：0~60s
漏電流監測	監測范圍 20~1000mA（精度：±2%或±5mA）
報警設置	動作范圍：30~1000mA；動作延時：0~60s
故障記錄	100條記錄（故障類型、故障值、故障時間）
報警方式	聲光報警（其中聲音可以通過消音按鍵消除）
通訊	RS485接口，Modbus-RTU協議；
安裝使用環境	工作場所 無雨雪直接侵襲、無腐蝕性氣體、粉塵，無劇烈震動 的場所
工作環境溫度	-10~+55℃
相對濕度	空氣的相對濕度不超過95%
海拔高度	≤2000m
安裝方式	壁掛式/導軌式

安裝、調試
安裝條件及安裝的技術要求
※直安裝位置選擇:
具有防雨防塵條件的場所;
裝置在干燥及不受震動的場所，且便于安裝。調試; r
定型產品的開關柜(箱)內;
通風良好的場所。
※不宜安裝位置:
有易燃、易爆可能的危險場所:
有腐蝕性氣體或高溫的場所:
有磁力影響及多灰塵的場所:
潮濕場所。
※安裝高度要求:
距地面1.8-2.2m;
裝于立式盤和成套開關柜時，不應低于0.7m;
除成套開關柜外，保護器上方-般不裝設經常操作的電氣設備,
※保護器與保護器、保護器和其他相鄰的電氣裝置距離不應小于下列數值:
保護器上端距表箱的頂端或其他電氣裝置距離不小于60mm;
保護器側面距相鄰的開關或其他電氣裝置距離不小于60mm;
保護器下端距表箱的低端或其他電氣裝置距離不小于80mm;
保護器側面相鄰的同類產品距離不小于80mm。

安裝注意事項
※1號端子為進線, 2號端子為出線，3號端子為零線不可接錯，否
則會燒壞產品。產品只能用在單相電路中，不可接入負載有三相電的電
路中，否則會有可能燒壞負載。
※產品額定工作電壓是220V/50Hz，不可以接入大于280V的電路中,
否則會燒壞產品。
設備驗收
※安裝完成后進行-下操作來確認產品是否正常工作。
※操作自檢鍵檢查聲光報警的電氣完好性。
※無故障報警狀態可以正常工作。
使用、操作
界面顯示說明
第1界面為實時電流值顯示界面;
第2界面為實時電壓值顯示界面;
第3界面為實時漏電流值顯示界面;
第4界面為溫度1顯示界面;
第5界面為溫度2顯示界面;

通信性能參數: .
波特率: 9600 (默認) ;
通信方式: RS485;
通信協議: MODBUS-RTU
第6界面為溫度3顯示界面;
第7界面為過載電流閾值顯示界面;
第8界面為欠壓報警閾值顯示界面;
第9界面為過壓報警閾值顯示界面;
第10界面為本機地址顯示界面;
第11界面為漏電報警閾值顯示界面;第12界面為溫度報警閾值顯示界面;
第13界面為通信自動發送數據包間隔時間顯示界面:
第14界面為通信發送模式顯示界面:
第15界面為波特率顯示界面:第1 6界面為故障代碼顯示界面。

配接傳感器介紹

• 7.1 漏電流互感器（選配）

漏電流互感器默認配置為一次電流1A，二次電流0.5mA;孔徑可根據實際現場項目配置；

• 7.2 線纜溫度傳感器（選配）

溫度探頭采用聯普電子定制款NTC型，需指定型號（否則會出現監測不準的現象），主要用于監測線纜和配電箱體溫度，達到溫度保護的作用；

注：如果在實際使用中對外接傳感器外形和量程有特殊需求可來電咨詢

注意事項

1. 在選用限流式保護器時，限流式保護器設定的額定電流應該與其前一級斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為32A時，應將限流式保護器的額定電流設置為32A。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。
   1.   WSIXL系列限流式保護器采用壁掛式安裝，可以裸機掛墻安裝，也可以安裝在散熱良好的箱體內，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。
   2. 接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，應確保保護器相應端子接線擰緊壓實。
   3. 嚴禁非專業人士擅自打開產品外殼。保護器投入使用之后，即使被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分，應及時通知相關人員檢查線路，排除故障，故障排除后，長按保護器的復位按鍵約2秒鐘，使保護器恢復正常運行。
   4. 當保護器因超溫而發生限流保護時，通常是因為環境溫度過高或通風散熱不良等原因導致，可通過加強通風等措施改善工況，等保護器溫度降下來后，再長按復位鍵，使保護器復位。
   5. 有問題請聯系沃思智能售后，請不要自行拆卸。
